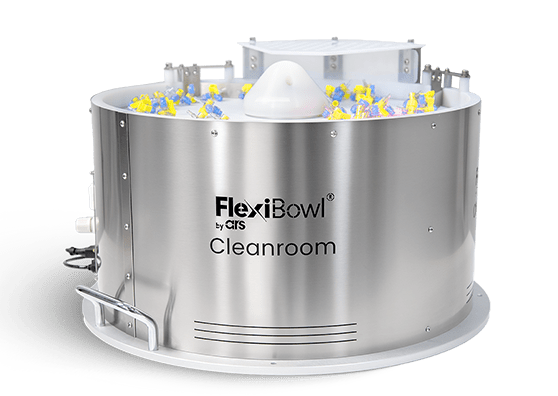

A FlexiBowl® Cleanroom ISO 5 kompatibilis

A Cleanroom verzió rendelkezik az ISO 14644-1 szabvány ISO 5 osztályában szereplő tisztaterekben történő használhatóságot igazoló tanúsítvánnyal, és változatlan formában megőrzi a FlexiBowl® többi tulajdonságát.
Főbb jellemzői:
- A tisztatéri előírásoknak megfelelő pneumatikus alkatrészek
- Háttérvilágítású felület üvegből
- Perforált felső védőlemez a jobb lamináris áramlás érdekében
- A Flexibowl® 500/650/800 modelleknél elérhető
- A tisztatéri használatnak megfelelő érintkezési felületek
- Központi leszorító idom fehér polietilénből, amely megakadályozza az alkatrészek elakadását
Érdeklik a részletek?
Kérjen ingyenes árajánlatot!
A fő alkalmazási területek
A gyógyszeripartól az űr- és repülőgépiparig számos iparág alkalmaz tisztatereket összeszerelési rendszereihez
GYIK
A Tisztatér szabályozott atmoszférájú helyiség (légköri nyomás, páratartalom és részecskeszennyezés), nem tévesztendő össze a túlnyomásos kamrával (szabályozott nyomás) vagy a sterilszobákkal (mikrobiológiailag szabályozott), illetve visszhangmentes kamrákkal, amelyek az elektromágneses, vagy zajjeleket árnyékolják..
A tisztatér működése a szuperszűrt levegő légmentesen zárt helyiségben történő kényszerkeringtetésének elvén alapul.
Ezt egy nagyteljesítményű, alacsony fordulatszámon működő ventilátorokból álló rendszer biztosítja, amely a mennyezeten keresztül lamináris áramlással juttatja be a szűrt levegőt a helyiségbe.
A tisztaterek az adott levegőtérfogatban lévő különböző méretű mikrorészecskék számától függően osztályozhatók; minél kevesebb részecske van a levegőben, annál tisztább a tisztatér.

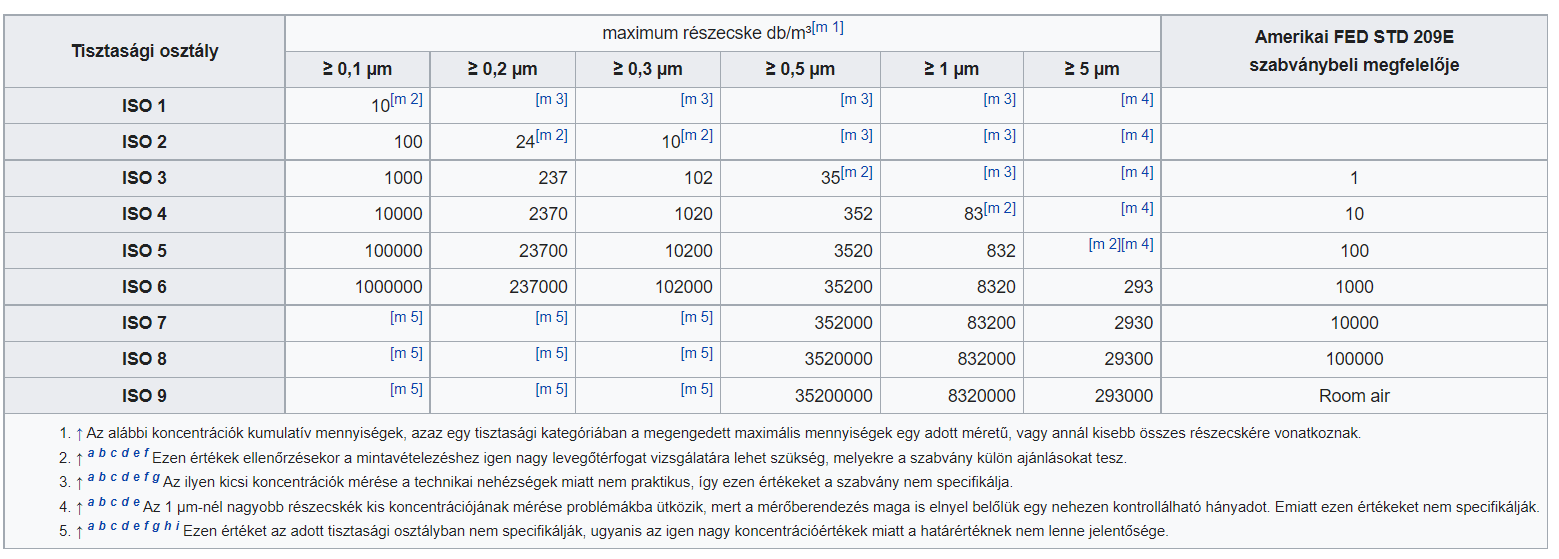

Tisztaterek: ISO 14644-1 (forrás: Wikipedia)
Az EN ISO 14644-1 szabvány 9 osztályba (1-től 9-ig) sorolja be az ellenőrzött szennyezettségű környezet levegőtisztasági szintjét, és meghatározza a vett mintában a különböző átmérőjű (0,1-5,0 μm) részecskék köbméterenként megengedett maximális mennyiségét.
A biológiai alkalmazások referenciaosztálya az ISO 5 osztály (korábban 100-as osztály, az FED-STD-209E szerint), amely 0,5 μm vagy annál nagyobb átmérőjű részecskék esetében legfeljebb 3520 egységet enged meg köbméterenként a mintavételezett levegőben.
A FlexiBowl® Cleanroom változatában egy sor olyan módosítást alkalmaztak, amelyek által alkalmassá válik az ISO 5 osztálynál magasabb vagy azzal egyenlő tisztaterekben történő használatra.
Részletesebben:
- A háttérvilágítású felület üvegből készült
- A tisztatéri előírásoknak megfelelő pneumatikus alkatrészek
- Perforált felső védőlemez a lamináris áramlás elősegítéséhez
Az ebben a verzióban használt anyagok, például a rozsdamentes acél, az üveg és a természetes polikarbonát, még súrlódás vagy dörzsölés esetén is a szabályozott légtereknek megfelelő tulajdonságokat mutatnak.
Tisztatereket számos ágazatban és iparágban használnak, az orvostechnikai, vegyipari, gyógyszerészeti ágazattól a mikroelektronikáig.
Számos cég kéri, hogy a létesítményeiket szereljék fel tisztatérrel: az élelmiszeripartól az optikáig, a kozmetikától a biológiáig, valamint a repülőgépiparig.
Ezenkívül a kompozit szálakkal, mechanikával, autóipari és műanyag fröccsöntéssel foglalkozó cégek is alkalmaznak tisztatereket.
Sok robot rendelkezik az ISO 14644-1 előírásainak és szabványainak megfelelő tanúsítvánnyal, ezért tisztatéri összeszerelő gépsorokon is működhetnek.
Ilyenek többek között:
- Universal Robot UR3, UR5 és UR10;
- Denso VS-Series six-axis;
- Kawasaki, MC004N, MC004V, MS005N szériák orvostechnikai és gyógyszerészeti alkalmazásokhoz és a Kawasaki NTS szériák és TTS szériák a mikroelektronikai alkalmazásokhoz;
- FANUC LR Mate 200iD/4SC, LR Mate 200iD/7C, LR Mate 200iD/7LC;
- YASKAWA CSDA10F;
- ABB IRB 1100 és IRB 1300;
- KUKA LBR iiwa CR, KR 10 R1100 CR, KR 210 R2700 prime CR, KR CYBERTECH nano Pack, KR 10 R900 CR, KR 6 R700 CR, KR 6 R900 CR,
- Mitsubishi Electric RV-F Series Robot és Scara Robot RH Series;
- Stäubli TX2-60, TX2-60L, TX2-90, TX2-90L, TX2-90XL;
- Epson SCARA (LS, RS, G Series); 6-Axis (VT, C Series);
- Omron SCARA Robots eCobra 500, 600,800 Lite/Pro/Standard; Viper 650, 850;
- Nachi Fujikoshi SC Series.

Cleanroom ISO 5-kompatibilis Flexibowl®

Alkatrész átm. | 1mm | ◆◆◆◇◇ | 250mm |
Alkatrész súlya | 1g | ◆◆◆◇◇ | 250g |
Garat | 1,5L | ◆◆◆◇◇ | 40L |
Maximális terhelés | 1Kg | ◆◆◆◆◆ | 7 Kg |

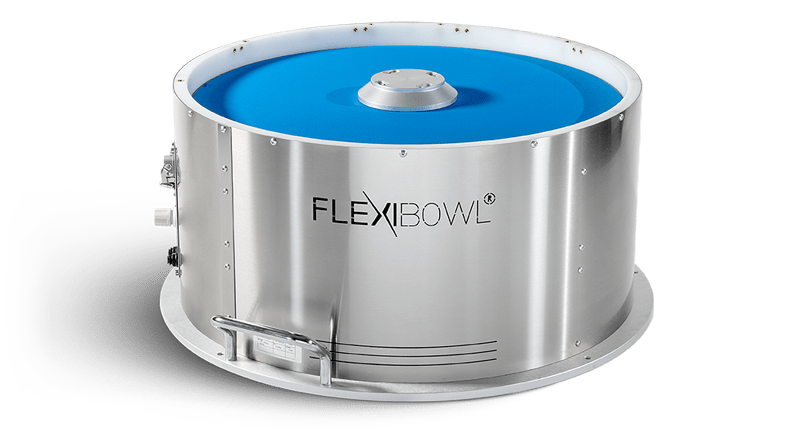

Fedezze fel a FlexiBowl® 500 opciókat
Alkatrész átm. | 1mm | ◆◆◆◆◇ | 250mm |
Alkatrész súlya | 1g | ◆◆◆◆◇ | 250g |
Garat | 1,5L | ◆◆◆◆◆ | 40L |
Maximális terhelés | 1Kg | ◆◆◆◆◆ | 7 Kg |

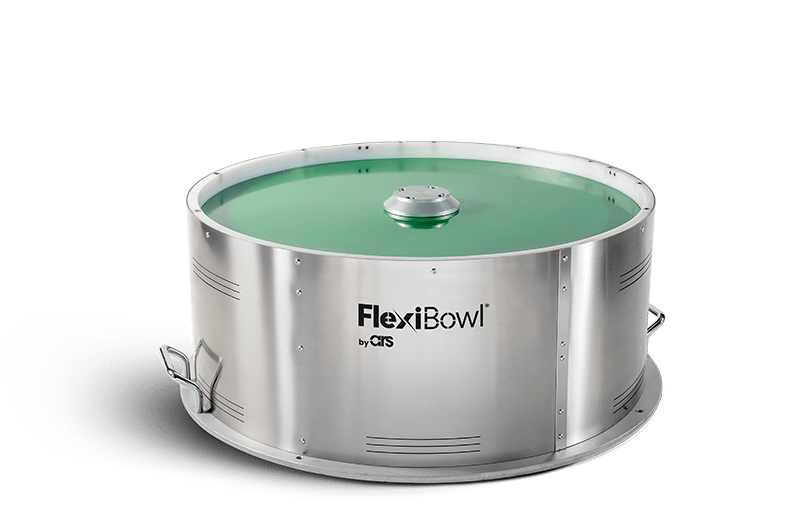

Fedezze fel a FlexiBowl® 650 opciókat
Jelmagyarázat
◆ Ajánlott
◈ Támogatott
◇ Nem támogatott
Alkatrész átm. | 1mm | ◆◆◆◆◆ | 250mm |
Alkatrész súlya | 1g | ◆◆◆◆◆ | 250g |
Garat | 1,5L | ◆◆◆◆◆ | 40L |
Maximális terhelés | 1Kg | ◆◆◆◆◆ | 7 Kg |

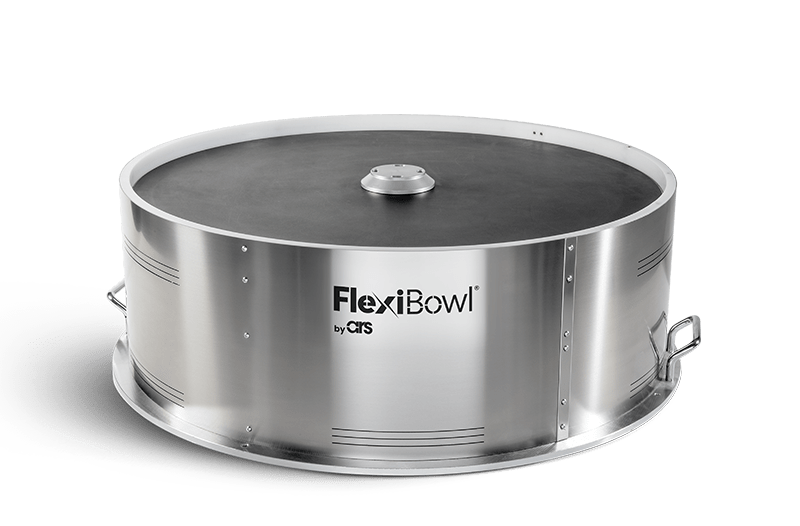

Fedezze fel a FlexiBowl® 800 opciókat
robottal kompatibilis!
Fedezze fel a pluginjeinket
Pluginjeink részletes dokumentációval rendelkeznek számos robot- és plc típushoz.
Viszonteladó keresése
A FlexiBowl® terméket a világ több mint 40 országában képzett viszonteladók és integrátorok széleskörű hálózata támogatja.
Számíthat rájuk a tervezés és a konfiguráció során, valamint segítséget nyújtanak a rendszer optimalizálásához a tisztatérben.
Keresse meg az igényeihez leginkább megfelelő viszonteladót
Viszonteladó keresése
Kérjen árajánlatot az egyik képzett viszonteladónktól
