MIÉRT VÁLASSZUK A FLEXIBOWL®-T?

A FlexiBowl® rugalmas adagoló alkatrészek tájolására és szétválasztására alkalmas, kihasználva a szervomotor és az impulzusgenerátor által működtetett forgó sík mozgását.



Bármilyen geometriájú, felületű és anyagú terméket képes táplálni. Bármilyen robot- és gépi képalkotó rendszerrel kompatibilis. Az 1-250 mm-től az 1-250 g-ig terjedő alkatrészcsaládok egészét táplálhatja egyetlen FlexiBowl®, amellyel számos hagyományos rendszert helyettesíthet.

A FlexiBowl 5 modellben kapható.

Hogyan válasszuk ki a megfelelőt?

A következő jellemzők alapján:

  • várható termelékenység
  • az adagolandó alkatrészek kívánt tájolása
  • alkatrésztároló típusa
  • terhelés és lehetséges térfoglalás
  • kölcsönhatások a gyártósor más elemeivel
  • ágazati szabályozások
  • a termelési környezet jellemzői

Elemzés és ingyenes teszt

A tökéletes megoldás az, amelyik képes kielégíteni a gyártósor kívánt paramétereit, projektirodánk pedig évek óta segíti a forgalmazókat, gépgyártókat és integrátorokat világszerte a megfelelő FlexiBowl® kiválasztásában.

Az ingyenes tesztnek köszönhetően lehetővé válik a rendszer működése a ténylegesen kezelni kívánt komponensekkel, az optimális modell és az opcionális tartozékok pontos azonosítása. Az ingyenes teszt a konkrét bizonyíték, amely segít a megfelelő választásban, hogy a legversenyképesebb megoldást kapja.

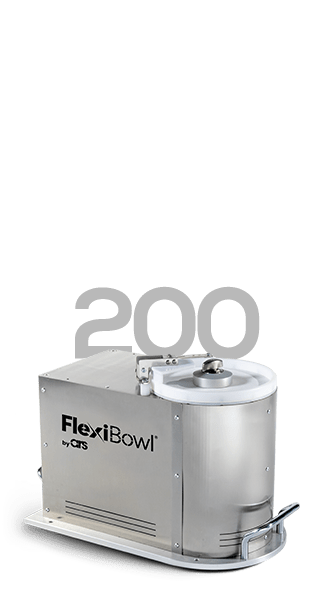

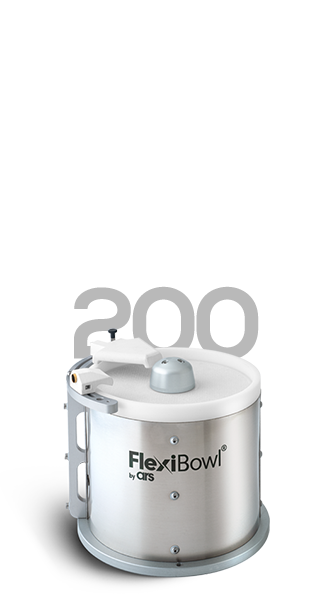

FLEXIBOWL® 200

1<10mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Round Edged Disc
Backlight
Toplight
Air Blow
Standard Diverter
Calibration Plate

Háttérfény területe 90 cm² Háttérfényes terület mérete 180 x 90.5 mm Talapzat mérete 254 x 470 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 1.5 L Kezelhető alkatrészek mérete 1< x <10 mm 200 Kezelhető alkatrészek tömege <20 g Maximális terhelhetőség 1 kg cdn_helper
VIDEÓK
0.1g
6 x 4 mm
0.1g
10 x 5 mm
4g
30 x 70 mm
FOTÓK
0.1g
5 x 3 mm
0.1g
8 x 6 mm
0.1g
12 x 3 mm
0.1g
13 x 8 mm
0.1g
10 x 5 mm
0.1g
4 x 2 mm
0.1g
10 x 6 mm
0.1g
5 x 5 mm

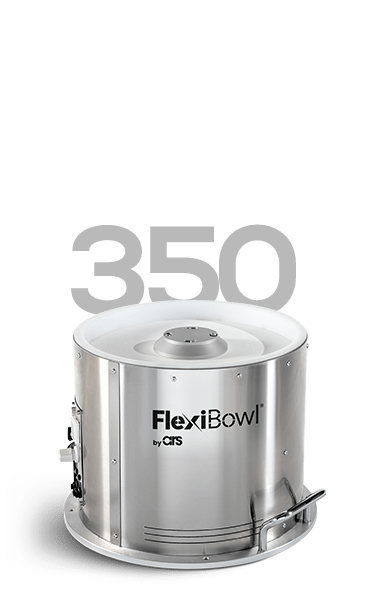

FLEXIBOWL® 350

1<20mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Round-Edged Disc
Backlight
Toplight
Air Blow
Standard Diverter
Brush Diverter
Custom Grooved Disc
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 166 cm² Háttérfényes terület mérete 111 x 230 mm Talapzat átmérője 447 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 5/10 L Kezelhető alkatrészek mérete 1< x <20 mm 350 Kezelhető alkatrészek tömege <40 g Maximális terhelhetőség 3 kg cdn_helper
VIDEÓK
0.1g
6 x 4 mm
0.1g
10 x 1 mm
0.1g
2 x 2 mm

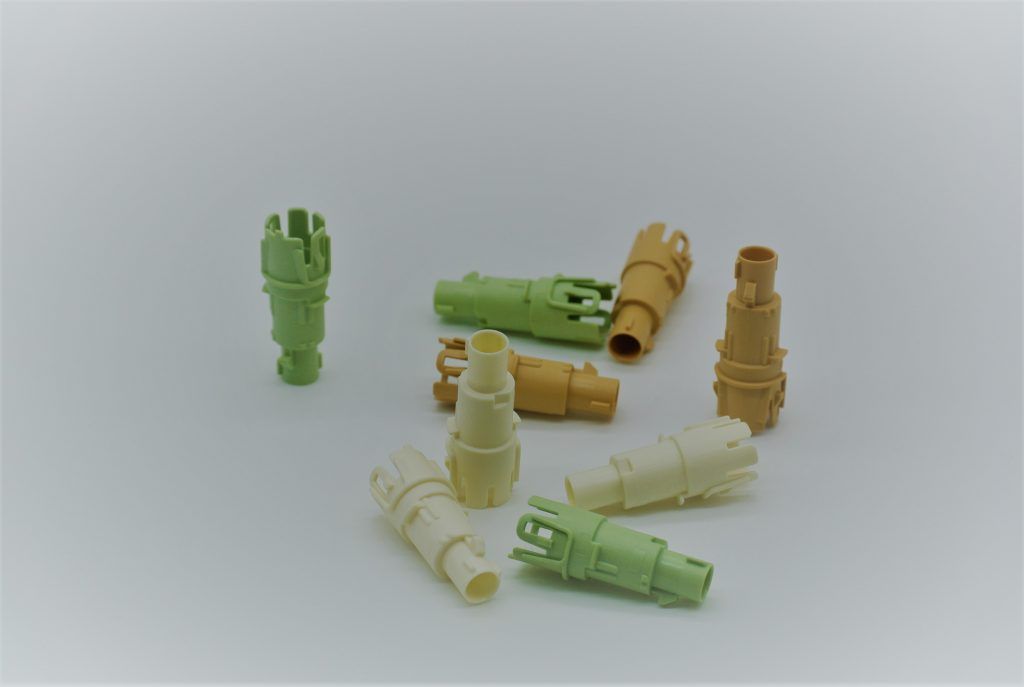

0.5g
20 x 1 mm
FOTÓK
0.1g
12 x 20 mm
0.1g
14 x 13 mm
0.1g
15 x 1 mm
0.1g
18 x 15 mm
0.1g
18 x 10 mm
0.1g
15 x 20 mm
0.1g
21 x 18 mm
0.1g
20 x 2 mm
0.1g
20 x 1 mm
0.1g
25 X 20 mm
0.1g
6 x 9 mm
0.1g
1 x 1 mm
0.1g
20 x 10 mm
0.1g
15 x 3 mm
0.1g
15 x 5 mm
0.1g
15 x 7 mm
0.1g
25 x 5 mm

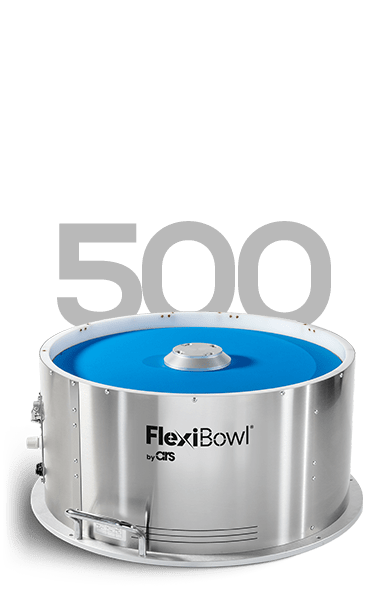

FLEXIBOWL® 500

5<50mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 513 cm² Háttérfényes terület mérete 334 x 167 mm Talapzat átmérője 629 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 10/20 L Kezelhető alkatrészek mérete 5< x <50 mm 500 Kezelhető alkatrészek tömege <100 g Maximális terhelhetőség 7 kg cdn_helper
VIDEÓK
3g
30 x 10 mm
2g
40 x 20 mm
0.1g
55 x 19 mm
2g
50 x 10 mm
FOTÓK
0.1g
33 x 15 mm
0.1g
30 x 13 mm
0.1g
35 x 10 mm
0.1g
35 x 10 x 7 mm
0.1g
50 x 30 mm
2g
55 x 25 mm

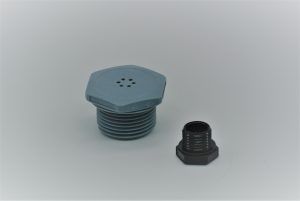

2g
17 x 14 mm
9g
38 x 23 mm

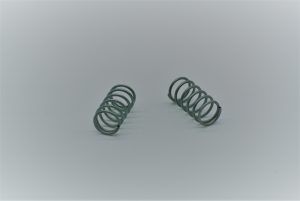

2g
27 x 12 mm
2g
46 x 13 mm
3g
28 x 13 mm
3g
35 x 20 mm

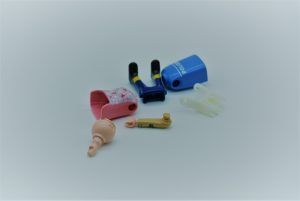

3g
30 x 15 mm
3g
40 x 1 mm
1g
40 x 5 mm
0.1g
20 x 10 mm
0.1g
47 x 10 mm
0.1g
27 x 15 mm
2g
50 x 10 mm
3g
52 x 20 mm

FLEXIBOWL® 500 E

Lekerekített peremű tárcsa

1<50mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Round Edged Disc
Backlight
Toplight
Air Blow
Standard Diverter
Custom Grooved Disc
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 513 cm² Háttérfényes terület mérete 334 x 167 mm Talapzat átmérője 629 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 10/20 L Kezelhető alkatrészek mérete 5< x <50 mm 500 E Kezelhető alkatrészek tömege <100 g Maximális terhelhetőség 7 kg cdn_helper
VIDEÓK
3g
30 x 10 mm
2g
40 x 20 mm
0.1g
55 x 19 mm
2g
50 x 10 mm
FOTÓK
0.1g
33 x 15 mm
0.1g
30 x 13 mm
0.1g
35 x 10 mm
0.1g
35 x 10 x 7 mm
0.1g
50 x 30 mm
2g
55 x 25 mm
2g
17 x 14 mm
9g
38 x 23 mm
2g
27 x 12 mm
2g
46 x 13 mm
3g
28 x 13 mm
3g
35 x 20 mm
3g
30 x 15 mm
3g
40 x 1 mm
1g
40 x 5 mm
0.1g
20 x 10 mm
0.1g
47 x 10 mm
0.1g
27 x 15 mm
2g
50 x 10 mm
3g
52 x 20 mm

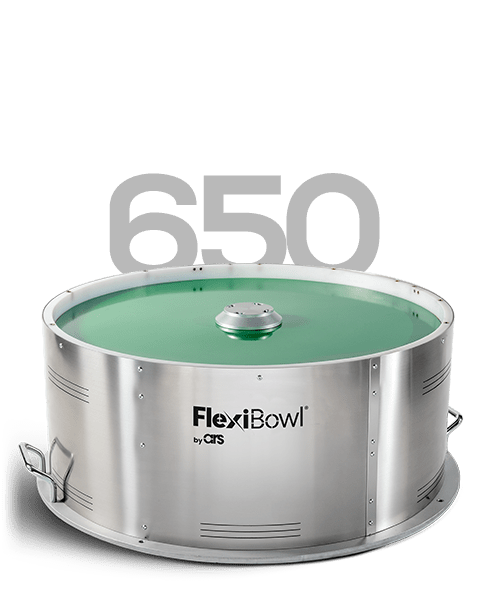

FLEXIBOWL® 650

10<110mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 922 cm² Háttérfényes terület mérete 404 x 250 mm Talapzat átmérője 788 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 20/40 L Kezelhető alkatrészek mérete 20< x <110 mm 650 Kezelhető alkatrészek tömege <170 g Maximális terhelhetőség 7 kg cdn_helper
VIDEÓK
6g
103 x 21 mm
0.1g
147 x 5 mm
114g
160 x 20 mm
2g
100 x 3 mm
FOTÓK
0.1g
65 x 2 mm
3g
79 x 17 mm
4g
60 x 20 mm
4g
90 x 20 mm
4g
58 x 10 mm

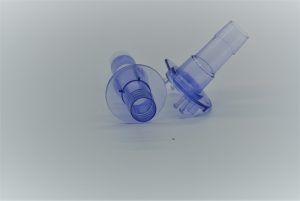

7g
90 x 30 mm
7g
35 x 90 mm
4g
111 x 25 mm
4g
80 x 10 mm
7g
80 x 20 mm
0.1g
60 x 20 mm

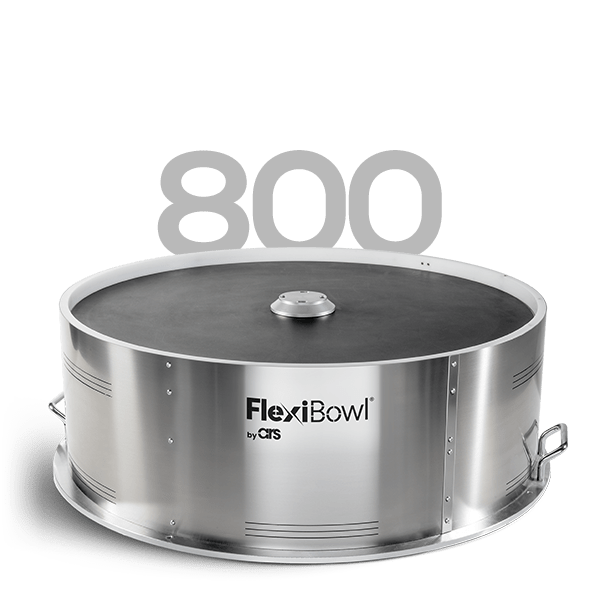

FLEXIBOWL® 800

20<250mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 1125 cm² Háttérfényes terület mérete 404 x 325 mm Talapzat átmérője 941 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 20/40 L Kezelhető alkatrészek mérete 60<x<250mm 800 Kezelhető alkatrészek tömege <250 g Maximális terhelhetőség 7 kg cdn_helper
VIDEÓK
15g
85 x 5 mm
93g
250 x 25 mm
430g
215 x 5 mm
5g
100 x 17 mm
FOTÓK
14g
25 x 140 mm
21g
95 x 7 mm

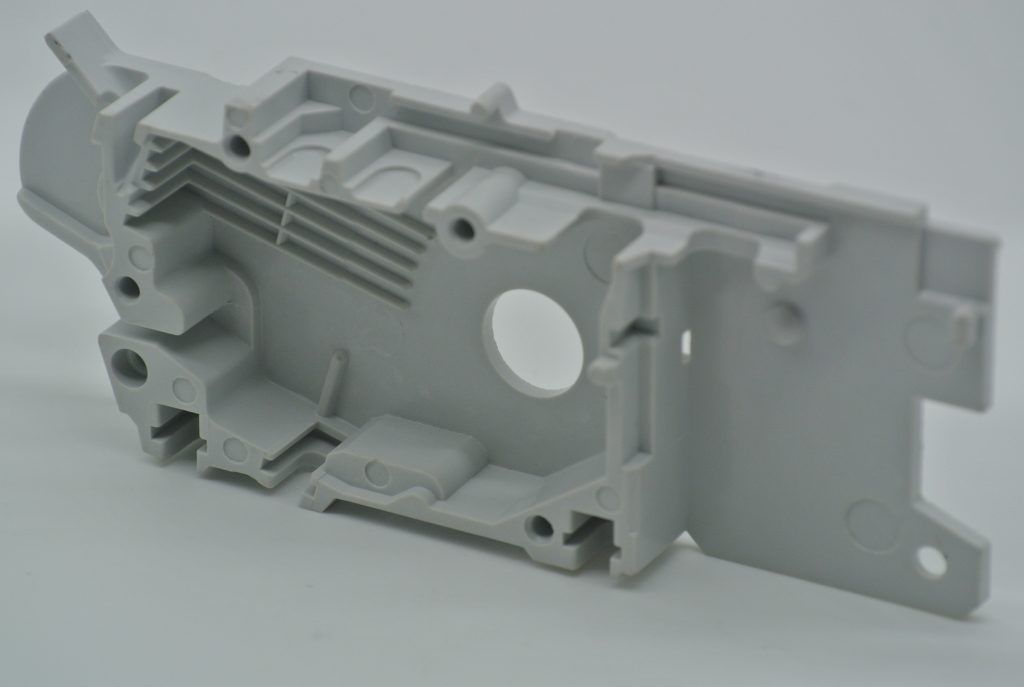

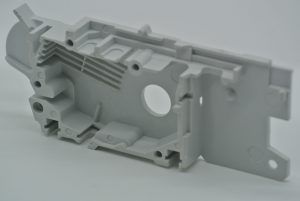

27g
115 x 15 mm
28g
155 x 19 mm
9g
90 x 14 mm
2g
102 x 36 mm
29g
135 x 30 mm
33g
70 x 35 mm

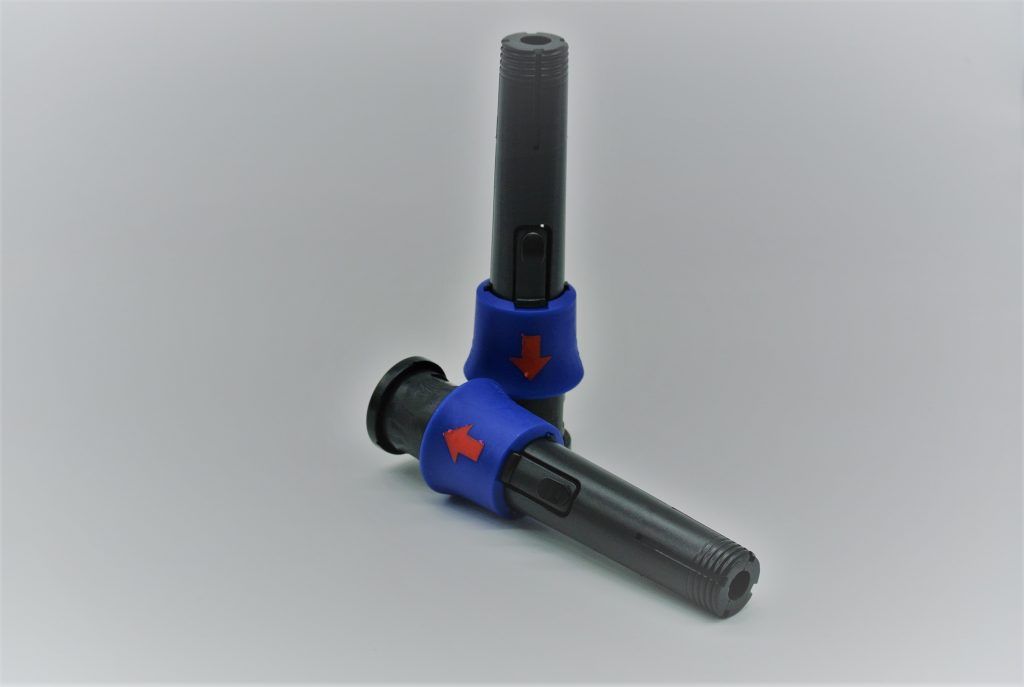

50g
145 x 35 mm

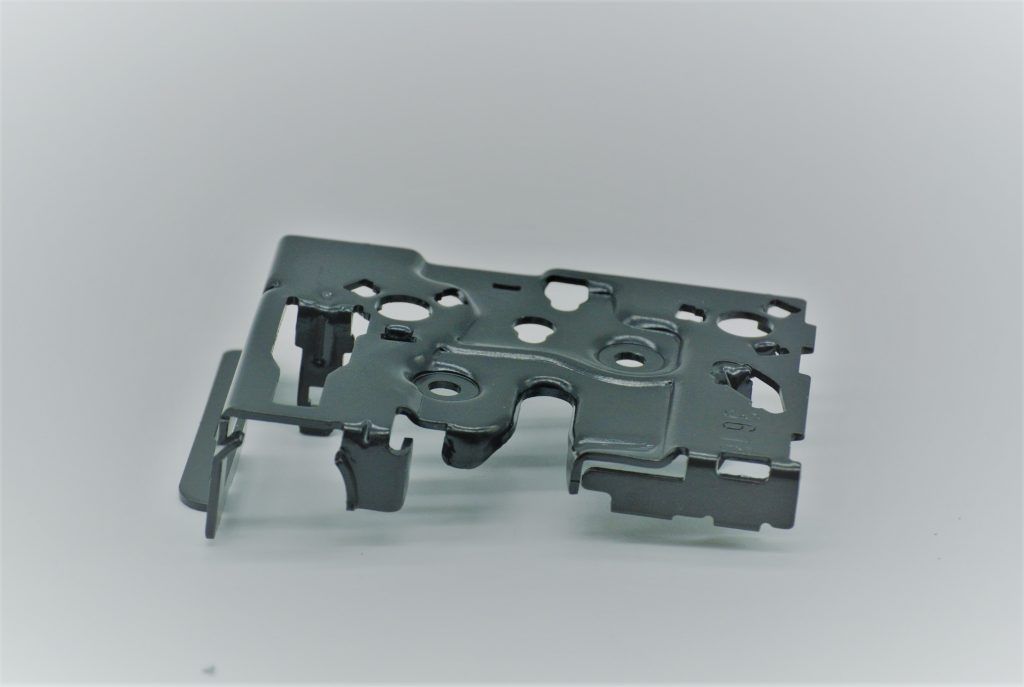

73g
95 x 69 mm

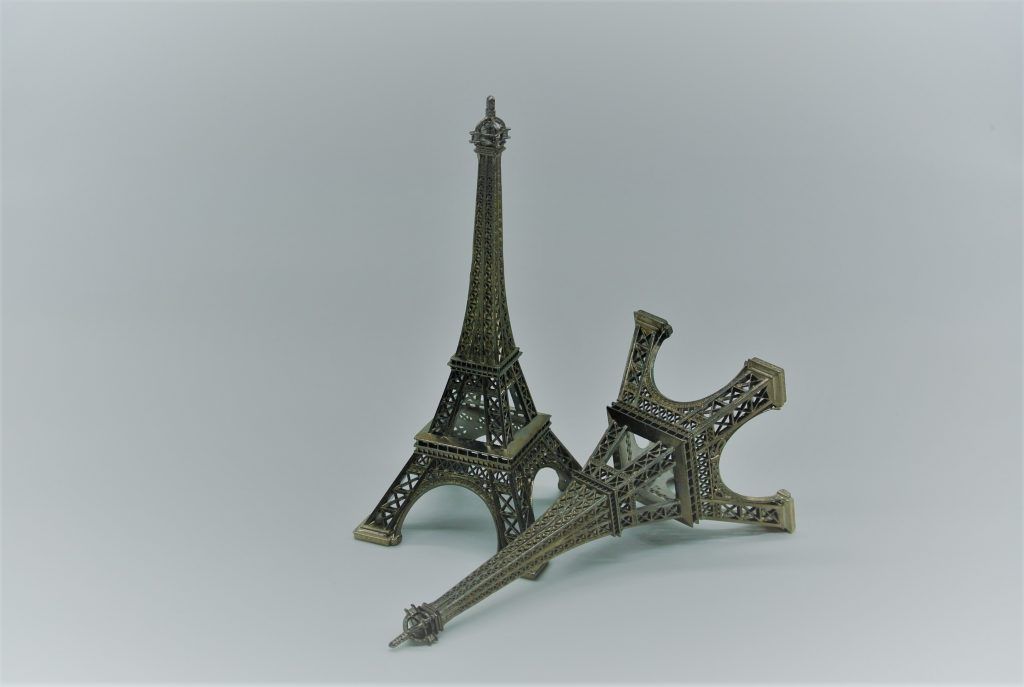

78g
165 x 70 mm
0.1g
125 x 10 mm
28g
145 x 45 mm

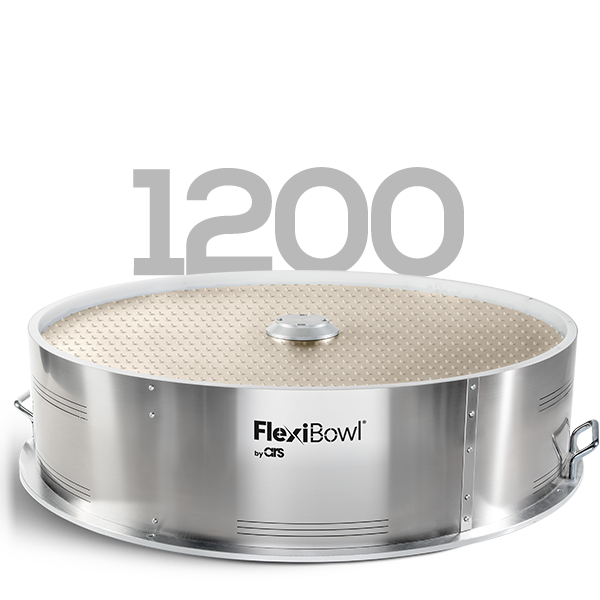

FLEXIBOWL® 1200

50<300mm-es alkatrészek számára ajánlott

HASZNÁLATI UTASÍTÁS
KIEGÉSZÍTŐK
Rotary Disc
Backlight
Toplight
Air Blow
Standard Diverter
Wedge Diverter
Quick emptying
Brush Diverter
Custom Grooved Disc
Multiple Parts Feeding
Cleanroom version
Calibration Plate
FlexiTrack
Remote Control Box
FlexiBowl® IP40

Háttérfény területe 4120 cm² Háttérfényes terület mérete 917 x 525 mm Talapzat átmérője 1346 mm Oldalfal magassága 270 mm Ajánlott garatadagoló 40/60 L Kezelhető alkatrészek mérete 50<x<300mm 1200 Kezelhető alkatrészek tömege <300 g Maximális terhelhetőség 7 kg cdn_helper
VIDEÓK
15g
85 x 5 mm
93g
250 x 25 mm
430g
215 x 5 mm
5g
100 x 17 mm
FOTÓK

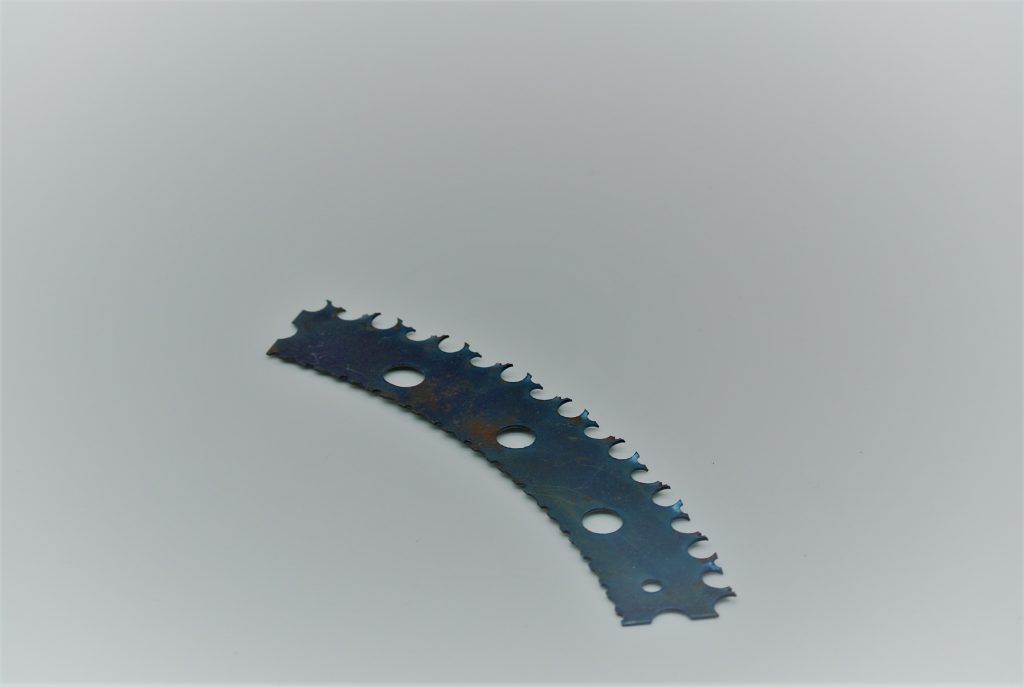

14g
25 x 140 mm
21g
95 x 7 mm
27g
115 x 15 mm
28g
155 x 19 mm
9g
90 x 14 mm
2g
102 x 36 mm
29g
135 x 30 mm
33g
70 x 35 mm
50g
145 x 35 mm
73g
95 x 69 mm
78g
165 x 70 mm
0.1g
125 x 10 mm
28g
145 x 45 mm

MŰKÖDÉS

Hagyományos, FlexiTrack vagy többalkatrészes adagolás

Hagyományos

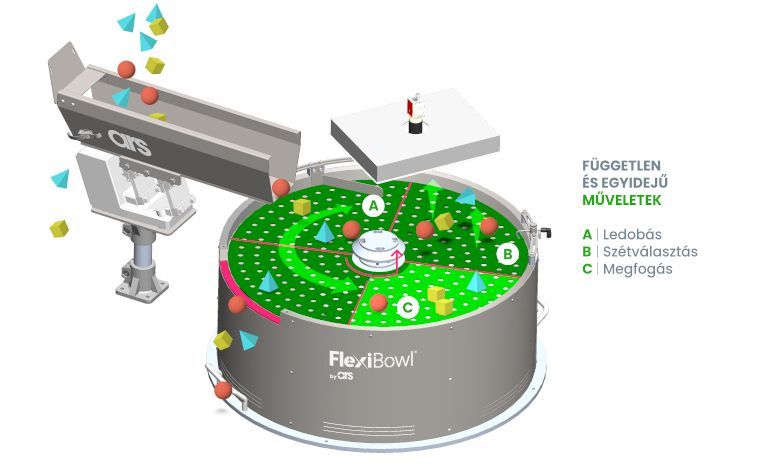

Concept Flexibowl (Disco Verde) Semplificato 2 HU

A FlexiBowl® az egyetlen olyan rendszer, amely körkörös optikában működik az adagolás, a forgatás, a rázkódás és a megfogás során. A tevékenységek párhuzamosan zajlanak az esetleges holtpontok kiküszöbölése érdekében, de mindenekelőtt nagy előnyt jelentenek a hatékonyság szempontjából. Ideális a komissiózás rendkívüli precizitásának előnyére.

FlexiTrack

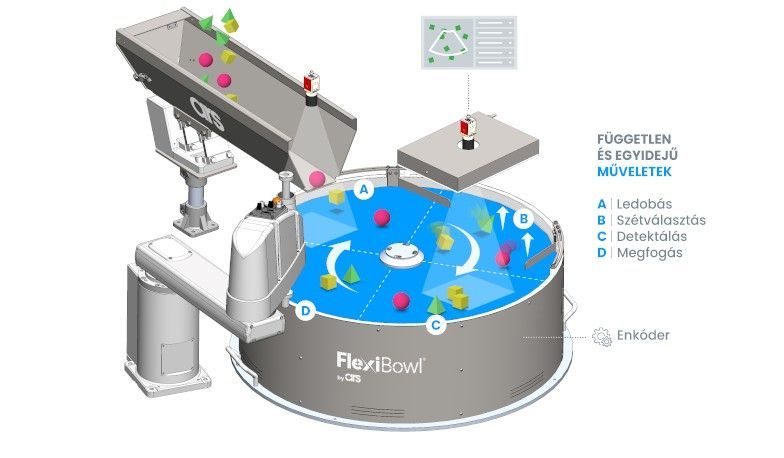

Concept Flexibowl 2021 v3 HU

A motor és a flip fix módon működik a tárcsa mozgatásakor, állandó és egységes trenddel. Valamivel alacsonyabb fokú pontosság érhető el, a termelékenység viszont megnő. Ideális egyszerű geometriájú alkatrészekhez.

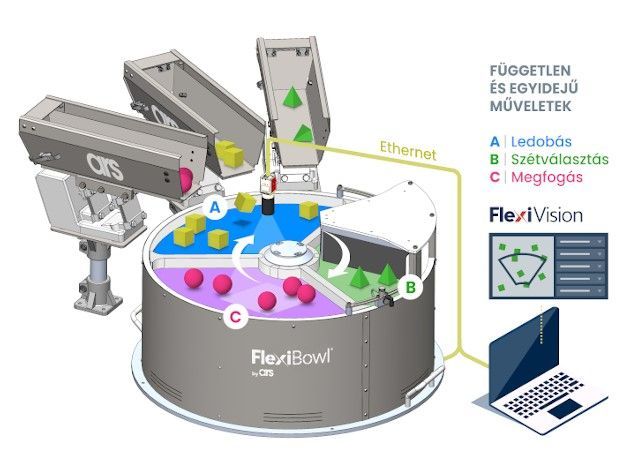

Multiple Parts Feeding

Assieme FB500+HOPPER5L+CAMERA HU

akár 6 különböző alkatrész egyidejű összekapcsolására. Minimálisra csökkenti a lábnyomot és a gyártási költségeket olyan folyamatokban, amelyek egyszerre több komponenst használnak.

ELŐNYÖK

Cleanroom

Ez a változat tanúsított az ISO 14644-1 szabvány szerinti ISO 5 tisztatéri osztályban használatra, miközben a FlexiBowl® összes funkciója változatlan marad.

Rugalmassági rendelkezések

A sebesség, a gyorsulás és az impulzusfrekvencia könnyen változtatható. Minden egyes komponens esetében lehetőség van az optimális elválasztás elérésére, így gyakori gyártási változtatásokat hajtanak végre. Az elektronika és a mechanika együtt működik a programozás és a szoftver újraprogramozás maximális megkönnyítése érdekében.

Sebesség

A gyorsabb adagolási sebesség nagyobb termelékenységet jelent. A FlexiBowl® azért jó választás, mert a rendkívül sok feldolgozott komponensnek köszönhetően alkalmas jelentős rendelésekhez is.

Könnyen használható

A programozás speciális technikai képzettség nélkül is elérhető. A személyzet az első használattól kezdve önállóan kezeli a rendszert. A FlexiBowl® ideális a gyakori gyártási változtatásokhoz, amelyeket másodpercek alatt kell elvégezni anélkül, hogy hosszas mechanikus szerszámozásra lenne szükség.

Könnyen újraprogramozható

A FlexiBowl® átprogramozható és további lehetőségekkel gazdagítható minden olyan helyzetben, amikor a termelési láncnak módosulnia kell a piaci igények miatt. A FlexiBowl® paraméterei nagyon könnyen módosíthatók.

Kompatibilitás

A FlexiBowl minden kollaboratív és ipari robottal kompatibilis, amely támogatja az Ethernet kommunikációt (TCP/IP, UDP/IP), Ethernet/IP, digitális I/O protokollokat. A robotokkal folytatott kommunikációt bővítmények kezelik: [a bővítmények > bővítmények tallózása]

Beépíthetőség

A FlexiBowl® számos iparág gyártási láncban használható, és az opciók választékát úgy alakították ki, hogy testreszabható és tökéletes integrálható legyen: diszperziós és eltérési eszközök, a rendszer tisztaterű változata, FDA és antisztatikus felületek és még sok más.

Pazarlásmentes

A FlexiBowl® lehetővé teszi a darabok károsodása nélküli adagolást: a művelet minősége felülmúlja a hagyományos megoldást. A darabok nagyobb pontossággal és körültekintéssel kezelhetők. Nincs alkatrészpazarlás és nagyobb a termelékenység.

Önállóan, de nem egyedül

Támogatást nyújtunk minden szakaszban: a kiválasztástól a kiszállításig, a beállításig, a bekapcsolásig és a működés közben, valamint a programváltásig. A szokásos karbantartási költségek drasztikusan csökkennek a hagyományos technológiákhoz képest. Célunk, hogy önállóságot biztosítsunk, de ne hagyjuk Önöket egyedül.

KIEGÉSZÍTŐK

Segítünk kiválasztani a legjobb kiegészítőket az Ön eszköze számára.

Backlight

Infra, piros és fehér fényű változatok

backlight

Toplight

Infra, piros és fehér fényű változatok

toplight

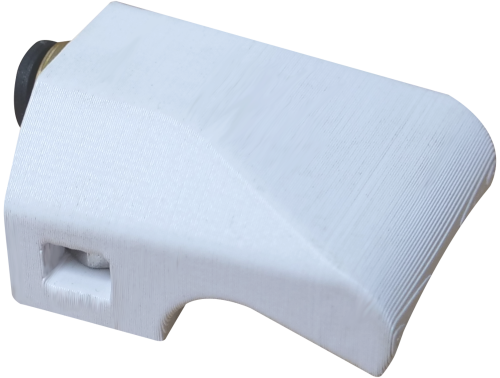

Air-Blow

Eltávolítja az apró alkatrészeket az oldalfaltól

air-blow

Standard diverter

Eltereli az alkatrészeket az oldalfaltól

standard-diverter

Brush diverter

Eltereli az alkatrészeket az oldalfaltól

brush-diverter

Wedge diverter

Alkatrész terelő rendszer, melyben egy ék helyezkedik el a forgó tárcsa és a fém alaplap között

wedge-diverter

Quick emptying

Gyors átállás más termék típusra

Quick emptying1_sito

Custom grooved disc

Egyedi rendelésre szállítjuk

dischi alimentazione industriale

Multiple parts feeding

Különböző alkatrészek egyidejű adagolása

multiple-parts-feeding

Round edged disc

A forgó tárcsa különböző színekben, textúrával és felületi tapadással kapható a FlexiBowl® 200, 350 és 500E típusokhoz

Round Edge Disc for automation feedeng system

Rotary disc

A forgó tárcsa különböző színekben, textúrával és felületi tapadással kapható a FlexiBowl® 500, 650 és 800 típusokhoz

rotary-disc

Cleanroom version

FlexiBowl® 500, 650 és 800 típusokhoz

Cleanroom

Calibration Plate

A FlexiBowl® látóterület mérésére alkalmas kalibráló lemez, amely biztosítja a maximális pontosság elérését.

Calibration Plate

FlexiTrack

Engedélyezi a FlexiBowl® kör alakú szállítószalag-követő funkciót

FlexiTrack

Remote Control Box

Külső doboz, amely a FlexiBowl® összes elektronikus alkatrészét távirányítóvá teszi

Remote Control Box

FlexiBowl® IP40

Opciós készlet, amely javítja a FlexiBowl® védettségét IP 40-ig

IP40
